泊頭市光遠鑄造機械有限公司已安裝有六臺德國產高精度龍門導軌磨床,磨削范圍最大可達3700*13000mm,加工高度達到3200mm.四臺英國產高性能龍門鏜銑床,銑削范圍最大可達3500*12000mm,三臺俄羅斯產Φ160落地鏜銑床,5000mm立車,音頻淬火設備,振動時效設備，及其它鉆床,車床,銑床,齒輪加工設備等輔助設備!并且擁有數位國內頂尖的技術操作人員及數位經驗豐富且具有高級職稱的工程師.為您提供 ,高精度,高質量的磨,銑,鏜,車服務.電話：0317-8250080  8250089  技術部：13603174588

　　公司承諾“顧客至上，銳意進取,”的經營理念，堅持“質量第一”的原則,為廣大客戶提供最優質的服務成為眾多廠家的首選之地。謁誠歡迎國內外各界人士惠顧，洽談和廣泛合作。

　　1. 主要部件;機床由底座床身;工作臺;左右立柱;橫梁;頂梁;連接梁;鏜銑頭組成。

　　2.主要結構型式：龍門架由床身;左右立柱;連接梁和頂梁組成。左右立柱下部內側與床身連接;連接梁，頂梁將左右立柱上部緊固連接。形成一個高剛度的封閉式框架結構。

　　3. 設備用途：主要用于黑色和有色金屬及易切削非金屬材料進行平面.側面.斜面.凹槽粗，精加工。也可鉆孔;普通鏜孔。

　　4，工作形式：工作臺沿著床身導軌做前后運行為X軸;鏜銑頭沿著橫梁導軌做左右運動為Y軸;鏜銑頭沿著拖板導軌做上下運動為Z軸;橫梁沿著左右立柱做上下為U軸。也可按需要在左右立柱上分別或單獨安裝鏜銑頭，增加軸數，擴大加工功能。

　　

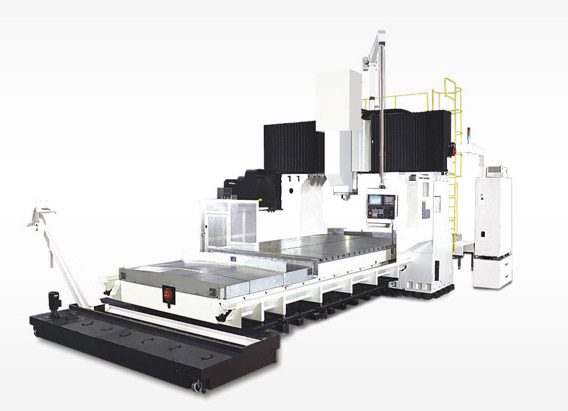

　　XD2506定梁定柱系列龍門加工中心適用于各行業大、中型零件的粗、精加工;適用于汽車、航空航天、冶金、各種板件、盤件、殼體件、模具等復雜零件的多品種中、小批量生產，適用于制冷、石化、鍋爐、印刷、包裝等行業的各種管板、殼體的加工，也適用于機車車輛、汽車、柴油機等行業的缸體、殼體等零件的加工。

　　性能特點

　　Y軸采用三根滾動導軌和一條滑動導軌，滿足機床重負荷切削要求。

　　X軸導軌副采用2條機床專用直線滾柱滾動導軌副和一條滾動塊加鑲鋼導軌，即滿足機床重負荷切削要求，又降低了機床成本。

　　Y軸拖板上裝有兩只單作用液壓平衡油缸的液壓平衡裝置，用來平衡方滑枕和主變速箱的重量。

　　方滑枕下端可以安裝附件銑頭，通過人工轉位，可以實現多面加工。

　　刀庫容量有24把、32把、40把三種可選。

　　機床各坐標軸的位置檢測采用FAGOR公司(或HEIDENHAIN)的精密光柵，以實現機床全閉環控制。

　　機床主軸軸承冷卻系統配有恒溫油冷裝置。

　　整機剛性好，重量達65噸。

　　主要用途

　　廣泛應用于機械加工行業制作行業。

　　適用于各行業大、中型零件的粗、精加工。

　　適用于汽車、航空航天、冶金、各種板件、盤件、殼體件、模具等復雜零件的多品種中小批量生產。

　　適用于制冷、石化、鍋爐、印刷、包裝等行業的各種管板、殼體的加工。

　　適用于機車車輛、汽車、柴油機等行業的缸體、殼體等零件的加工。

　　參數單位

　　工作臺面積mm²2500×6000

　　工作臺承重kg/m²2000

　　工作臺T型槽(槽寬x槽數)mm28×13

　　X行程mm6500

　　Y行程mm3300

　　Z行程mm1000(1250可選)

　　過龍門寬度mm3100

　　主軸端面與工作臺面距離200-1200(200-1450可選)

　　主軸錐孔—ISO №50

　　主電機功率(連續/30分)SIEMENS：30/41(可選37/51)FANUC：30/37(可選37/45)

　　主軸最高轉速rpm2000(3000、6000可選)

　　切削進給速度mm/min1—5000

　　快進速度m/min10

　　刀庫型式機械手

　　刀柄規格BT-50、JT-50

　　刀庫容量機械手刀庫32(40、60可選)

　　鏈式刀庫-

　　刀具最大直徑mmΦ125(相鄰空刀：Φ200)

　　刀具最大長度mm400

　　刀具最大重量kg20

　　定位精度mm

　　重復定位精度mm

　　外形尺寸mm15300*6700*7020

　　機床重量120T

　　附件銑頭直角銑頭、萬能銑頭、加長銑頭、專用銑頭

　　可供選件附件銑頭及整體防護罩         光遠鑄造機械有限公司 技術部  0317-8250080  13603174588
